垫片描述 |
由有机纤维和腈橡胶基体压制而成的垫片板材广泛用于温度和压力较低系列的密封 |
垫片颜色 |
红色 |
最高允许压力 |
40bar |
最高短期使用温度 |
210℃ |
最高长期使用温度 |
140℃ |
蒸汽最高使用温度 |
120℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性好。 |
厚度 |
0.5ｍｍ～4.0ｍｍ |
板材标准尺寸 |
1.5ｍ×1.5ｍ |
选供尺寸 |
2.0ｍ×1.5ｍ 2.0ｍ×1.0ｍ 1.5ｍ×1.0ｍ |
最大尺寸 |
至6.0×2.0ｍ |
|
厚度 |
|
1.5mm |
密度 |
|
1.8g/cm3 |
压缩率 |
ASTMB 36 |
9.0% |
回弹率 |
ASTMB 36 |
45% |
残余应力 |
DIN 52913 |
20Mpa |
气密性 |
BS 7531 |
0.8ml/min |
耐油性 |
|
|
ASTMB号燃料油 |
厚度增加 |
10.0% |

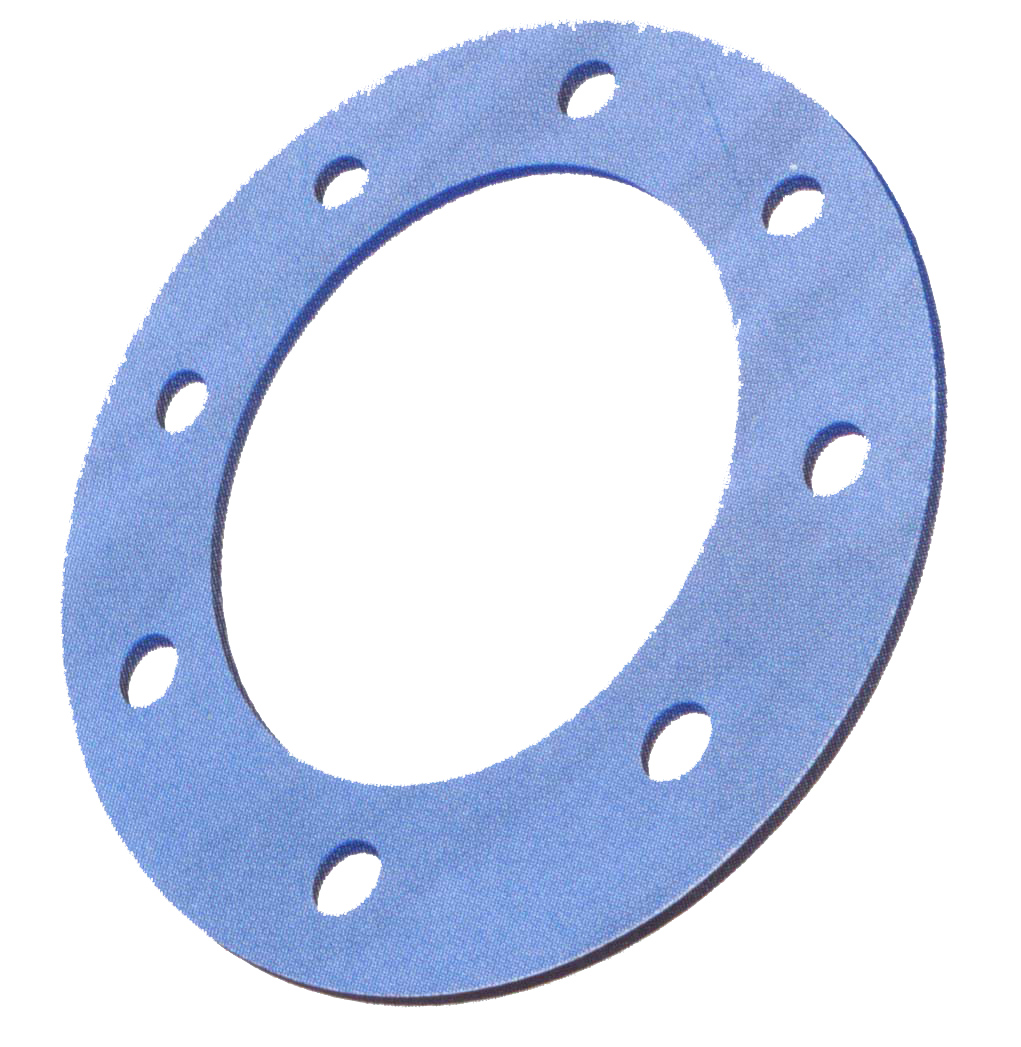

TEMASIL
垫片描述 |
由含有耐温矿物质的有机纤维和腈橡胶基体压制而成的垫片板材 |
垫片颜色 |
兰色 |
最高允许压力 |
100bar |
最高短期使用温度 |
400℃ |
最高长期使用温度 |
250℃ |
蒸汽最高使用温度 |
200℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性好。
|
厚度 |
0.5ｍｍ～4.0ｍｍ |
板材标准尺寸 |
1.5ｍ×1.5ｍ |
选供尺寸 |
2.0ｍ×1.5ｍ 2.0ｍ×1.0ｍ 1.5ｍ×1.0ｍ |
最大尺寸 |
至6.0×2.0ｍ |
|
厚度 |
|
1.5mm |
密度 |
|
1.9g/cm3 |
压缩率 |
ASTMB 36 |
8.0% |
回弹率 |
ASTMB 36 |
11% |
残余应力 |
DIN 52913 |
55% |
气密性 |
BS 7531 |
0.5ml/min |
耐油性 |
|
|
ASTMB号燃料油 |
厚度增加 |
5.0% |

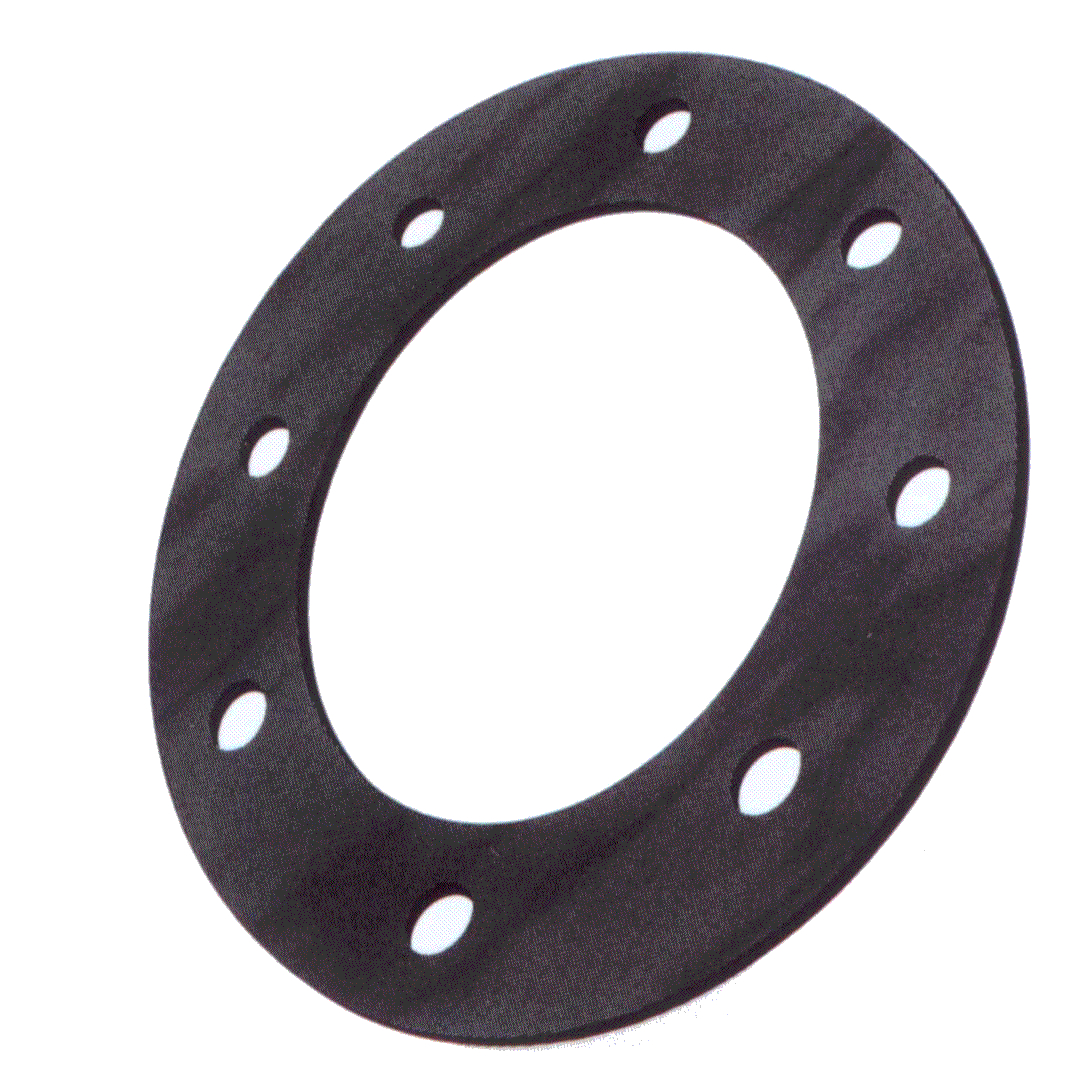

MOTORIT H5/E
垫片描述 |
此垫片是在无石棉材料中夹入冲刺不锈钢增强板经机械碾压而成的密封材料,特别适用于高温应力下的密封 ,同时具有耐润滑油燃油和冷却液的特性 |
垫片颜色 |
深灰色 |
运用范围 |
适用于发动机的气缸头和进排气口的密封等 |
最高允许压力 |
100bar |
最高使用温度 |
200℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性好。 |
板材标准尺寸 |
1.5ｍ×1.0ｍ |
厚度 |
0.8, 1.0, 1.2, 1.5, 2.0ｍｍ |
|
厚度 |
|
1.5mm |
密度 |
|
2.4~3.1g/cm3 |
拉伸应力 |
ASTMB 152 |
12Mpa |
压缩率 |
ASTMB 36 |
11% |
回弹率 |
ASTMB 36 |
40% |
耐油性 |
|
|
ASTMB号3号油 |
厚度增加 |
10.0% |
ASTMB号燃料油 |
厚度增加 |
8.0% |
Novus® 30
images/000.j
垫片描述
|
Novus®30为优质合成纤维材料垫片,由芳香族聚酰胺类聚合物、无机纤维、优质氰橡胶混合压制成的垫片板材。 |
垫片颜色 |
桔黄色 |
运作范围 |
广泛适用于冷热水、饮用水、蒸汽、油类、气体、化学物质 |
最高允许压力 |
100bar |
最高短期使用温度 |
400℃ |
最高长期使用温度 |
250℃ |
蒸汽最高使用温度 |
200℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性越好。 |
行业认证 |
DIN-DVGW(德国水气行业协会)登记号:93.01 E 845 符合B.S.7531/Y技术规范要求
WRC(英国水资源委员会)BS6920饮用水标准,登记号:9508502 |
厚度 |
0.25ｍｍ～6.0ｍｍ |
板材标准尺寸 |
1.5ｍ×1.5ｍ |
选供尺寸 |
2.0ｍ×2.0ｍ 2.0ｍ×1.5ｍ 2.0ｍ×1.0ｍ 1.5ｍ×1.0ｍ |
最大尺寸 |
至6.0×2.0ｍ |
物理特性 |
厚度 |
|
1.5mm |
密度 |
|
2.0g/cm3 |
拉伸应力 |
ASTMB 152 |
12Mpa |
压缩率 |
ASTMB 36 |
9.0% |
回弹率 |
ASTMB 36 |
50% |
残余应力 |
BS 7531 |
23Mpa |
DIN 52913 |
29Mpa |
气密性 |
BS 7531 |
0.5ml/min |
耐油性 |
|
|
ASTMB 1号油 |
厚度增加 |
2.0% |
ASTMB 3号油 |
厚度增加 |
5.0% |
ASTMB号燃料油 |
厚度增加 |
4.0% |
Novus® 34
垫片描述
|
Novus®34由特殊耐热纤维和优质氰橡胶混合压制成的优质垫片板材 |
垫片颜色 |
自然色或根据用户要求 |
运作范围 |
广泛适用于冷热水、饮用水、蒸汽、油类、气体、化学物质 |
最高允许压力 |
160bar |
最高短期使用温度 |
450℃ |
最高长期使用温度 |
250℃ |
蒸汽最高使用温度 |
250℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性越好。 |
行业认证 |
DIN-DVGW(德国水气行业协会)登记号:96.01 E 845符合B.S.7531/Y技术规范要求
BAM-氧气在160BAR(90℃)以下使用,测试编号:2393/96-11-1411 |
厚度 |
0.25ｍｍ～6.0ｍｍ |
板材标准尺寸 |
1.5ｍ×1.5ｍ |
选供尺寸 |
2.0ｍ×2.0ｍ 2.0ｍ×1.5ｍ 2.0ｍ×1.0ｍ 1.5ｍ×1.0ｍ |
最大尺寸 |
至6.0×2.0ｍ |
可提供带金属细孔网丝加强垫片: NOVUS®34 METALLIC
可提供防静电垫片
物理特性 |
厚度 |
|
1.5mm |
密度 |
|
1.65g/cm3 |
拉伸应力 |
ASTMB 152 |
15Mpa |
压缩率 |
ASTMB 36 |
12% |
回弹率 |
ASTMB 36 |
55% |
残余应力 |
BS 7531 |
26Mpa |
DIN 52913 |
32Mpa |
气密性 |
BS 7531 |
0.1ml/min |
耐油性 |
|
|
ASTMB 1号油 |
厚度增加 |
1.0% |
ASTMB 3号油 |
厚度增加 |
2.0% |
ASTMB号燃料油 |
厚度增加 |
3.0% |
Novus®Acid
Novus® Acid
垫片描述 |
Novus®Acid由纤维和防酸基体压制而成的特殊垫片板材专为腐蚀的化学环境下使用特殊设计 |
垫片颜色 |
灰色 |
运作范围 |
适用于在大多数矿物质酸溶液下使用,包括浓硫酸盐酸和50%的硝酸等。还适用于碳氢化合物燃油和制冷剂的介质 |
最高允许压力 |
60bar |
最高长期使用温度 |
200℃ |
蒸汽最高使用温度 |
150℃ |
所规定的最高使用温度和最大使用压力不能同时发生,且不能适合所有厚度的垫片
垫片所能使用的温度和厚度有关,垫片越薄,相应的温度和压力特性越好。 |
厚度 |
0.4ｍｍ～3.0ｍｍ |
板材标准尺寸 |
1.5ｍ×1.5ｍ |
选供尺寸 |
2.0ｍ×2.0ｍ 2.0ｍ×1.5ｍ 2.0ｍ×1.0ｍ 1.5ｍ×1.0ｍ |
最大尺寸 |
至6.0×2.0ｍ |
物理特性 |
| 厚度 |
|
1.5mm |
| 密度 |
|
1.75g/cm3 |
| 拉伸应力 |
ASTMB 152 |
11Mpa |
| 压缩率 |
ASTMB 36 |
10% |
| 回弹率 |
ASTMB 36 |
50% |
| 气密性 |
BS 7531 |
0.1ml/min |
| 耐油性 |
|
|
| 95%硫酸 |
厚度增加 |
16% |
| 36%硫酸 |
厚度增加 |
15% |
| 50%硫酸 |
厚度增加 |
7.0% |
|
